Description

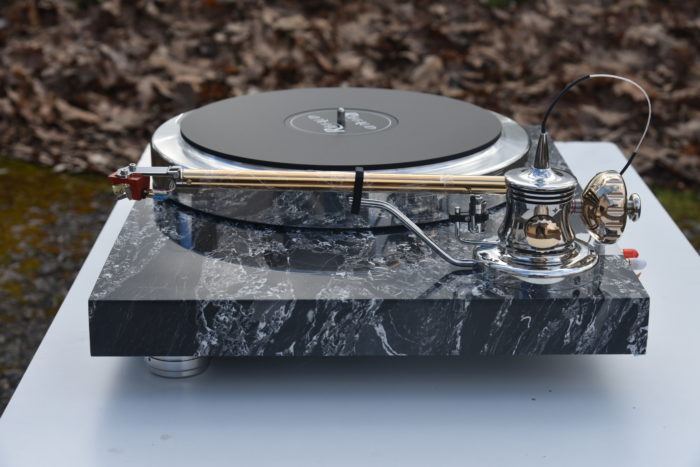

Le bras de lecture Opus est le fruit d’une exploration audacieuse dans le monde audiophile. Il a été conçu spécifiquement pour l’Epure, dans le but de sublimer les qualités intrinsèques de cette platine. Notre objectif ambitieux était de surpasser toutes les configurations précédemment testées, offrant ainsi des résultats auditifs inouïs.
Chaque détail du bras Opus a été méticuleusement étudié et ajusté pour garantir une expérience d’écoute qui transcende les attentes. C’est bien plus qu’un simple bras de lecture ; c’est une déclaration passionnée de notre engagement envers la perfection sonore. Avec le bras Opus, plongez dans une nouvelle dimension de clarté, de précision et d’émotion musicale.
Extrait du cahier des charges au départ du projet. Pierre Riffaud s’est limité à quelques exigences et principes bien fondés :
- Le choix du Guidage : Le bras doit assurer un guidage fluide de la pointe de lecture dans les sillons, sans aucune contrainte parasite. La priorité est la préservation de la gravure inscrite dans le sillon.
- Design incarné : « LESS IS MORE » en accord avec ce principe bien connu, le bras doit présenter une esthétique traduisant une utilisation intuitive et simplifiée pour répondre aux attentes des mélomanes et audiophiles.
- Créativité sans retenue : Encouragement à la créativité totale sans se conformer à des dogmes ou à des tendances actuelles. Le concepteur, Pierre Riffaud, a délibérément « oublié » toutes les descriptions antérieures pour repartir de zéro, cherchant à innover sans être influencé par les idées préexistantes.
- Développement : le bras Opus sera développé en vue d’équiper tous les modèles de platines Riffaud et en révéler toute leur musicalité.
Ces principes fondamentaux guideront le Design du bras de lecture Opus.
2)CONCEPTION
2-1) Articulation :

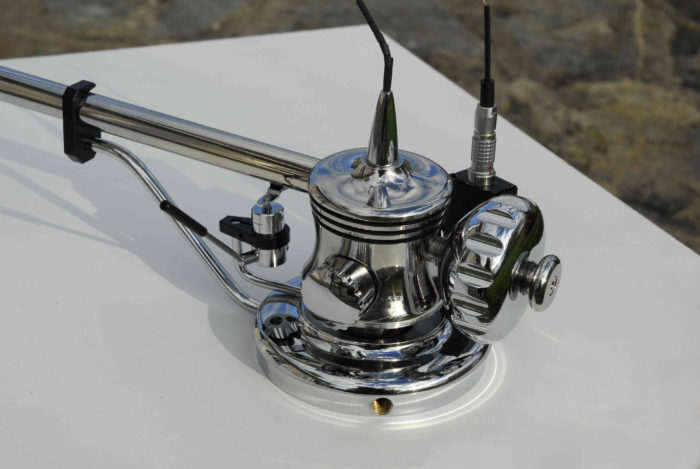

La conception du bras Opus repose sur une originalité assumée : son articulation. Elle est cruciale pour répondre à la première exigence du cahier des charges, visant à réduire, voire éliminer les forces de friction. Pour atteindre cet objectif, le bras Opus est doté d’une articulation unique dans les deux directions, basée sur le principe de l’unipivot.
Ce mécanisme astucieux fait appel à une pointe en carbure de tungstène, (fig.1) soigneusement rectifiée et polie, accueillant une coupelle en saphir enchâssée dans une structure en acier inoxydable (fig.2), formant ainsi la rotule. Cette dernière est positionnée dans une cuve à face sphérique, immergée dans un fluide visqueux (fig.3). Les faces de la cuve sont stratégiquement parallèles et judicieusement espacées pour assurer un amortissement mesuré.
Cette conception révolutionnaire de l’articulation garantit une rotation fluide du bras Opus, éliminant toute friction indésirable et préservant ainsi de façon pérenne la pureté du son. C’est l’union parfaite de la technologie avancée et de l’ingéniosité artisanale.
2-2) Constitution du joug : (Fig.5)
Chaque composant du bras Opus est le fruit d’une approche minutieuse basée sur une analyse approfondie de sa valeur en termes de fonction, de forme et de masse. Par exemple, la forme du corps de joug a été soigneusement examinée (voir figure 5), intégrant une analyse croisée avec les exigences de comportement sonore en micro-vibration, conduisant ainsi à une sélection méticuleuse des matériaux.
Il est important de noter que la conception d’un bras de lecture se distingue par une compréhension nuancée du rôle des matériaux. Contrairement aux idées souvent répandues, les matériaux ne doivent pas simplement être inertes. En réalité, ils doivent contribuer à transformer la moindre vibration en un signal électrique à travers les bobines de la cellule, plutôt que de simplement absorber l’énergie vibratoire dissipée par le stylet. On touche ici au plus profond de la philosophie de conception de Pierre
Riffaud : « tout signal perdu à la source est définitivement perdu ».
Ce qui implique un choix judicieux des matériaux constituant le tube qui ne doit être ni trop amortissant, ni trop résonnant et parfaitement rigide.
D’autre part, il doit « tenir » fermement la cellule dans le sillon lors de passages de fortes élongations à basse fréquence. (L’enregistrement de la grosse caisse d’une fanfare par exemple). Cet objectif ne peut être atteint que par une masse significative s’opposant aux vibrations de la cellule. Cependant cette masse ne doit pas générer d’inertie préjudiciable à un bon comportement du bras dans ses mouvement de suivi du sillon et doit donc rester en dessous de 15 g effectifs.
Pierre Riffaud a résolu ces équations complexes avec brio, réalisant un compromis optimal incarné par le bras Opus. Parce que, selon lui, l’idéal de perfection n’existant pas, la quête du compromis judicieux reste la clé de l’excellence.
2-3) Gestion et maîtrise de l’inertie :
Nous avons repensé la gestion de l’inertie dans le bras Opus pour préserver notre « principe de masse » appliqué au bras.
- Optimisation de la Masse : Les masses sont soigneusement regroupées par le joug au plus près du pivot, réduisant ainsi au maximum l’inertie.

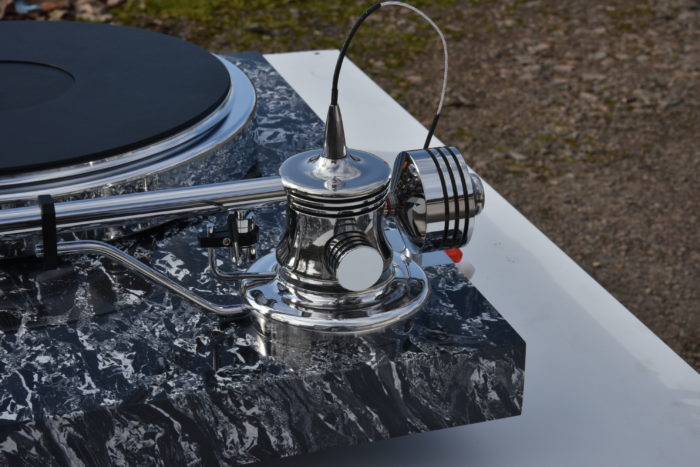

- Centre de Gravité Abaissé : Pour garantir un équilibre stable pendant la lecture, le centre de gravité est abaissé, expliquant la position unique du contre-poids. Contrairement à la plupart des bras industriels, il n’est pas aligné avec le tube principal, (fig. 6) ce qui permet de recourir à une masse plus importante apportant une stabilité exceptionnelle.

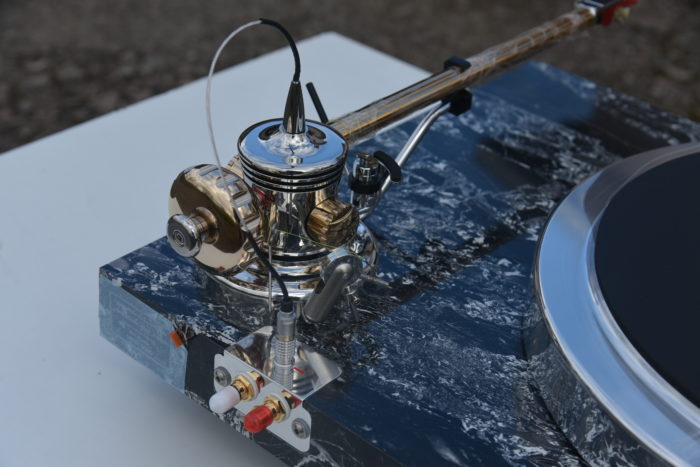

- Élimination des Résistances : Nous avons minimisé les résistances aux mouvements de rotation du bras en réalisant la sortie du câble interne de modulation précisément dans l’axe du pivot (Fig.7). De plus, une sur longueur de câble permet d’effacer le couple de torsion.
3) PERSONALISATION EXPERTE
Chez Pierre Riffaud, chaque platine vinyle est une œuvre unique, fabriquée sur mesure après une discussion approfondie avec son futur propriétaire. Le bras Opus ne fait pas exception. Par sa conception avant-gardiste, il offre une meilleure maîtrise de l’inertie que la plupart des bras du marché. Fabriqué à la commande, il est systématiquement configuré aux caractéristiques de masse, de compliance et de force d’appui de la cellule sélectionnée. Dans cette démarche haut de gamme, Pierre Riffaud est à votre écoute et vous conseillera dans le choix de votre cellule, et n’hésitera pas à déconseiller toute cellule qui ne répondrait pas aux« standards » nécessaires pour exploiter pleinement les qualités exceptionnelles de ce bras. Nous sommes engagés à vous offrir une expérience sonore incomparable en alliant précision technique et artisanat raffiné « à la Française. »
4) SPÉCIFICITÉS DU BRAS OPUS
Découvrez les spécificités exceptionnelles du bras Opus de Pierre Riffaud, conçu pour
redéfinir l’expérience de lecture vinyle :
- Facilité d’Utilisation : La partie mobile du bras Opus peut être aisément retirée sans nécessiter d’outils, offrant la possibilité d’un échange instantané avec un deuxième bras pré-équipé d’une autre cellule. Cette originalité dispense de l’obligation d’un deuxième bras. (Voire d’un troisième)
- Réglages Intuitifs : Les ajustements, initialement réalisés en atelier, sont rendus faciles, à la portée de l’utilisateur, qui peut les personnaliser selon ses préférences sans recourir à des outils. (Azimutage, VTA. Etc…)
- Liberté de Mouvement Exceptionnelle : L’articulation uni-pivot confère une liberté de mouvement que l’on découvre et qui surprend à la première prise en main. Mais le bras retrouve une stabilité instantanée dès que la pointe se pose sur le disque. Une expérience unique !
- Longueur Optimale : Avec une longueur effective de 12 pouces, le bras Opus permet une réduction significative de l’erreur de piste, garantissant une reproduction sonore précise.
- Adaptabilité Polyvalente : Le bras peut accueillir des cellules pesant de 6 g à plus de 40 g, tout en permettant un ajustement de la force d’appui dans une plage étendue de 0,5 g à 5 g. Une polyvalence exceptionnelle pour répondre à toutes les préférences audiophiles.
Le bras Opus incarne l’aboutissement d’une recherche méticuleuse de perfection, offrant une gestion de l’inertie inégalée et une qualité audio exceptionnelle. Fruit d’une ingénierie ingénieuse, il redéfinit les standards de la lecture vinyle haut de gamme en offrant une expérience utilisateur intuitive et immersive, fusionnant habilement technologie de pointe et plaisir auditif incomparable.
CARACTERISTIQUES TECHNIQUES USUELLES :
Type uni pivot sur bain de silicone, Câblage interne : Nordost Norse2, toron formé de 4 conducteurs de 23 AWG (0,032mm²) en cuivre pur à 99,9999% plaqué argent Clips cellule en rhodium plaqué or, avec embase de fixation incluant l’antiskating et le réglage de VTA.
| Longueur totale |
385 mm |
| Longueur effective |
308,60 mm (12 pouces) |
| Distance pivot / centre du disque |
295,60 mm |
| Angle d’offset |
18,5° |
| Réglage VTA |
0 à 10 mm |
| Masse mobile |
1150 g |
| Angle offset (cellule) |
17,3° |
| Overhang (porte à faux) |
13 mm |
| Réglage force d’appui |
0,5 / 5g |
